Пресс для скибилдинга

скибилдинг лыжный пресс skipress
dasich Лента автора пн. 27 Января 2014 (15:02) Просмотров: 2282 27

Фотографии изготовления лыжного пресса
На всё ушло почти 2 месяца

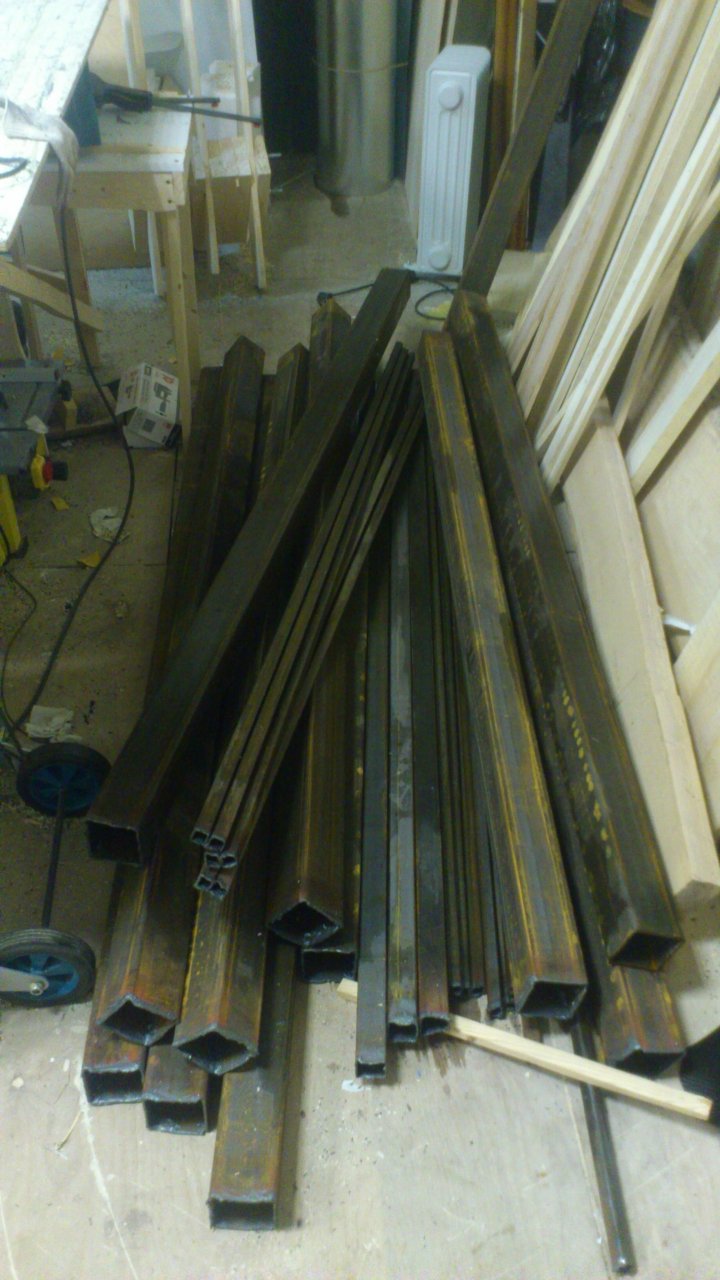

где-то 100 кг металлического профиля различных размеров


Это я =)

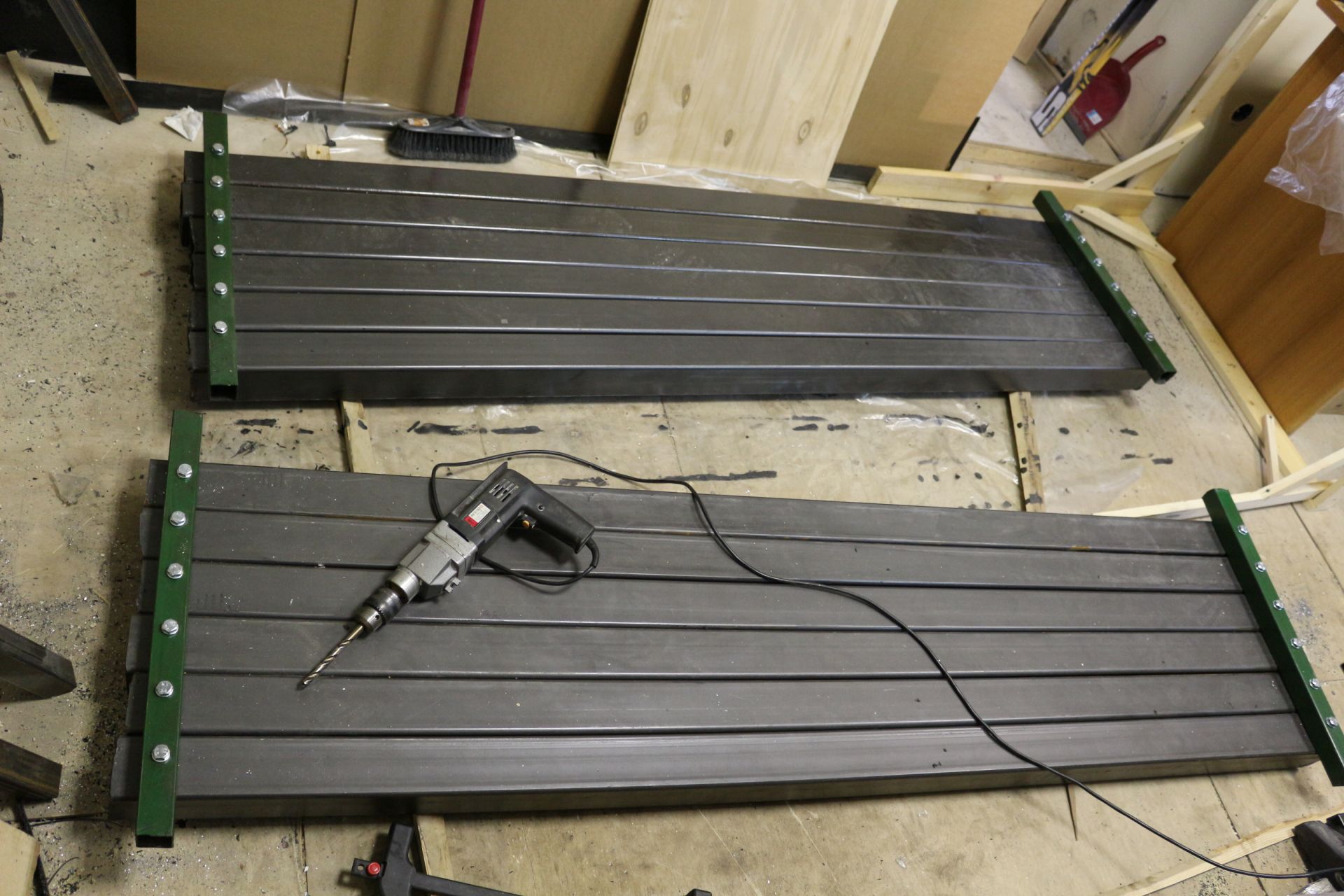

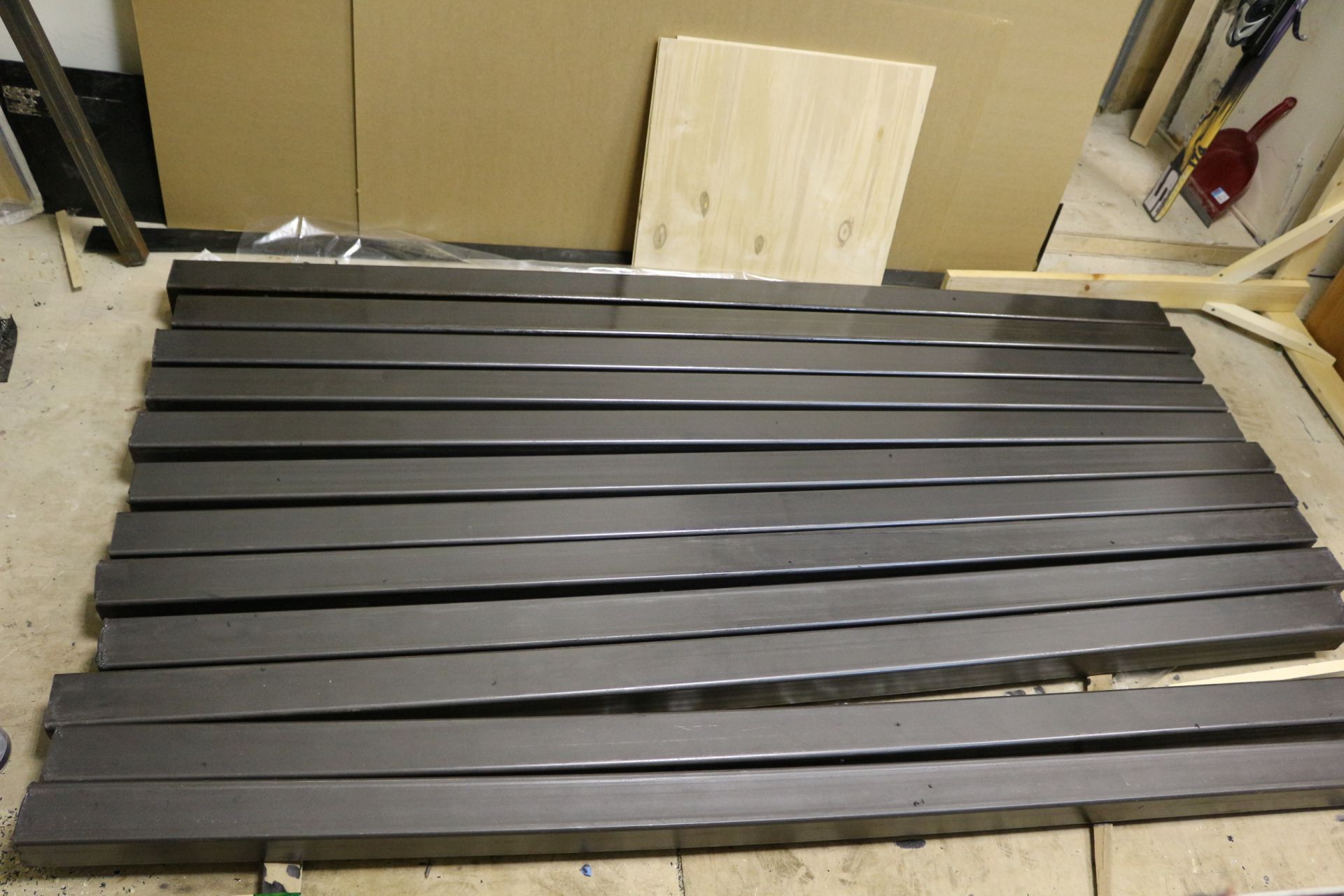

После покраски выглядит вполне прилично

Соединяем верхнюю и нижнюю части

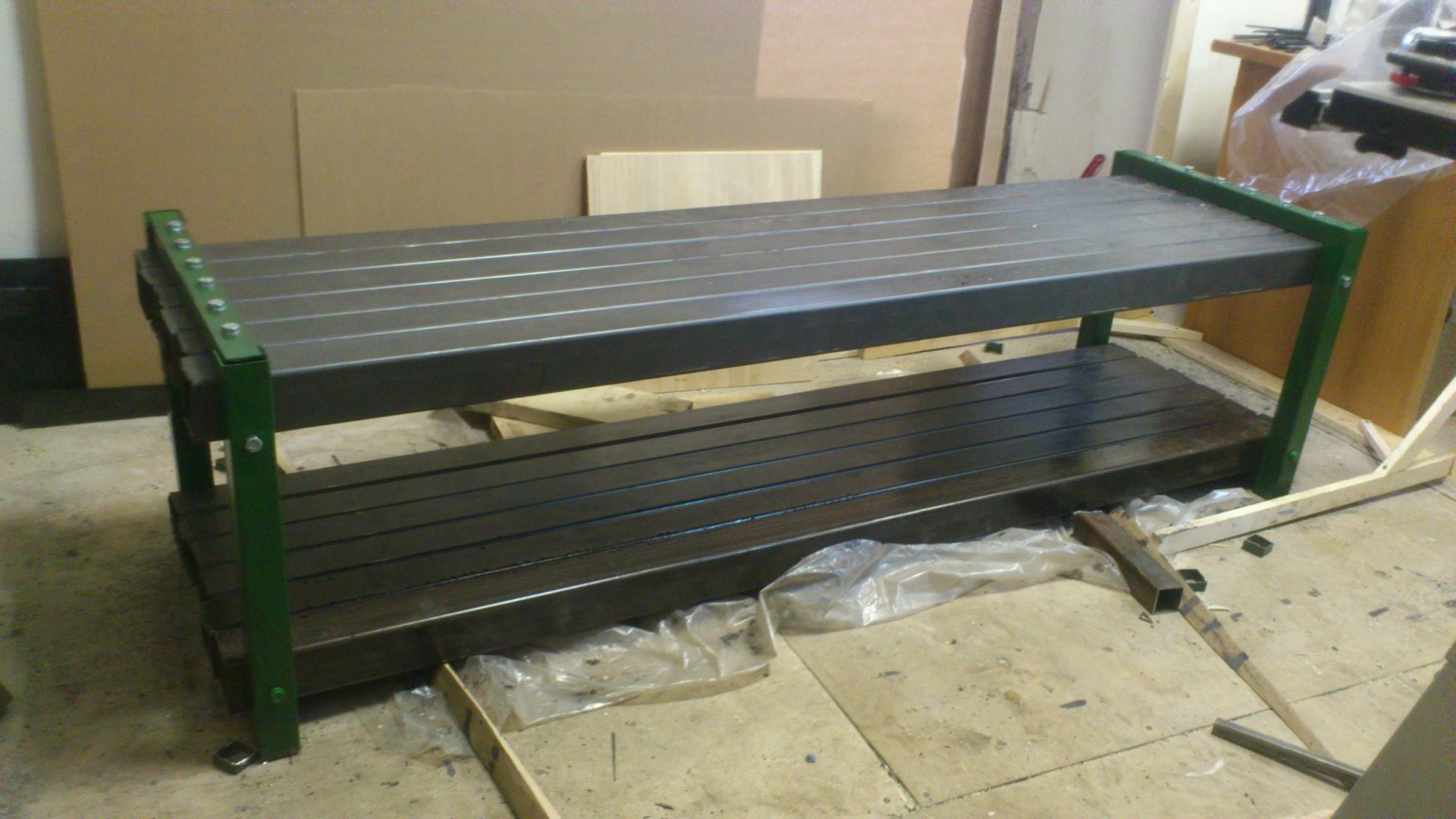

Соединяем всё вместе. Каркас готов.

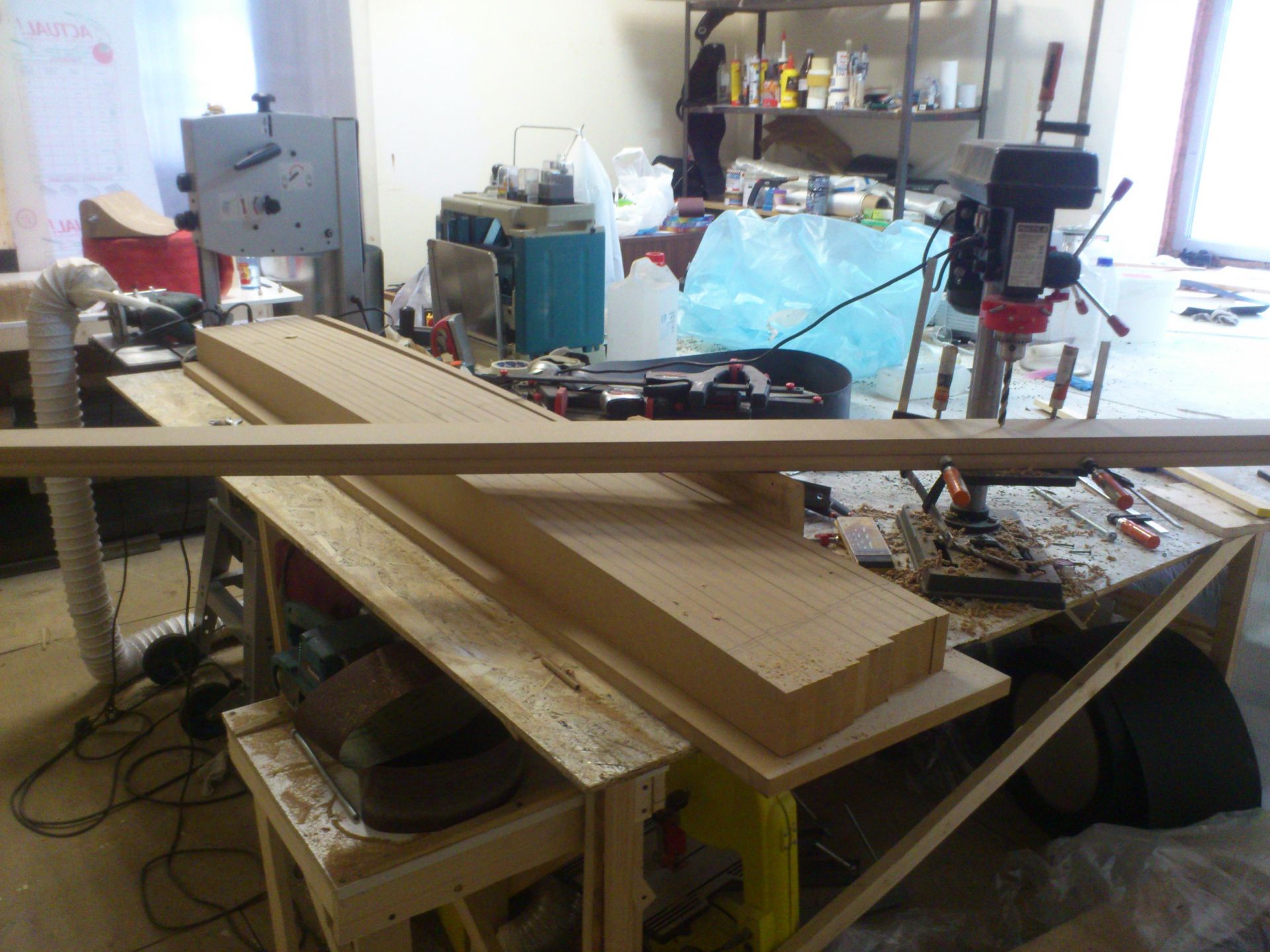

Делаю шаблон для прогиба лыжи (кембер)

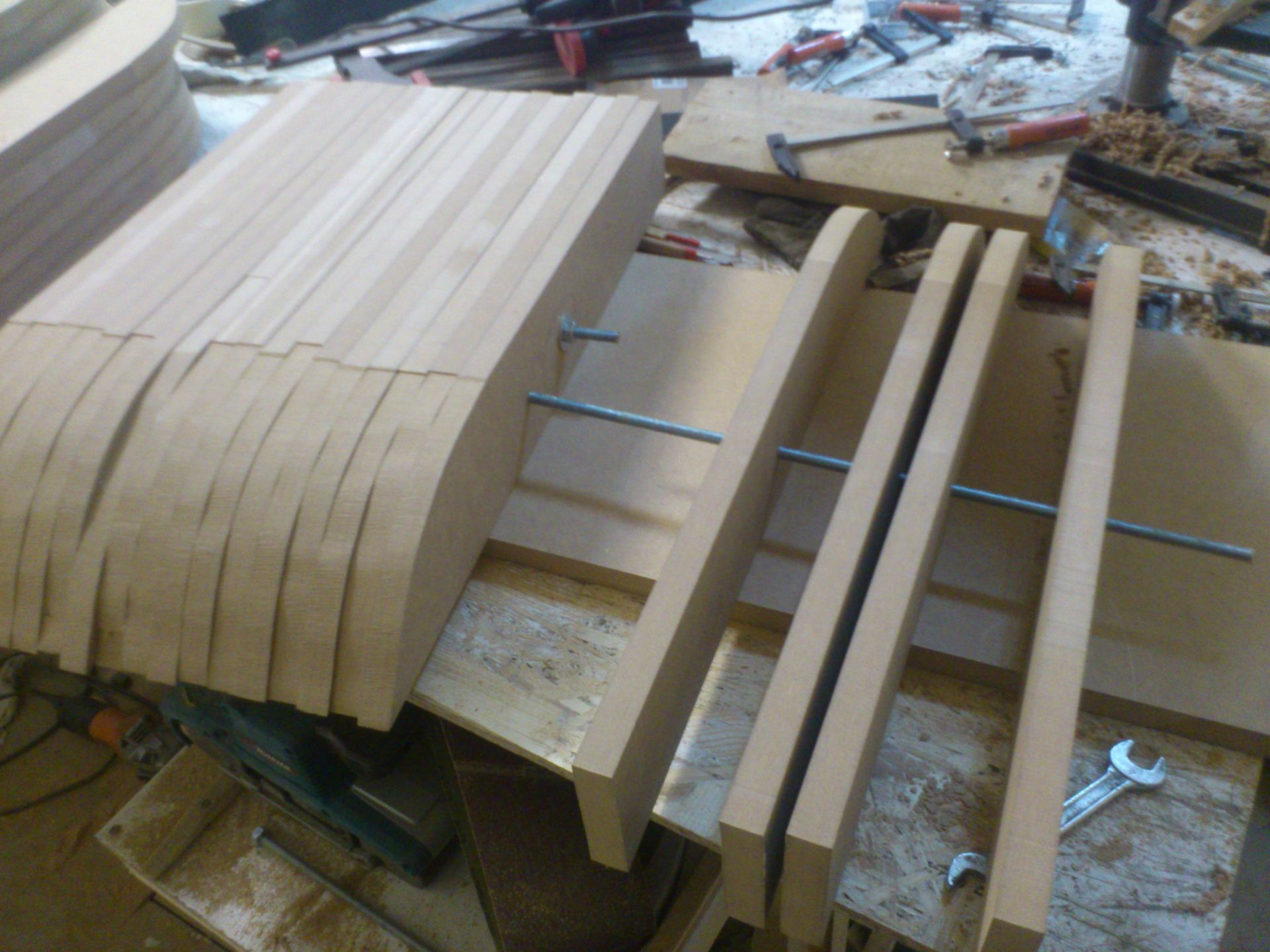

И шаблоны для загиба носков и пятки

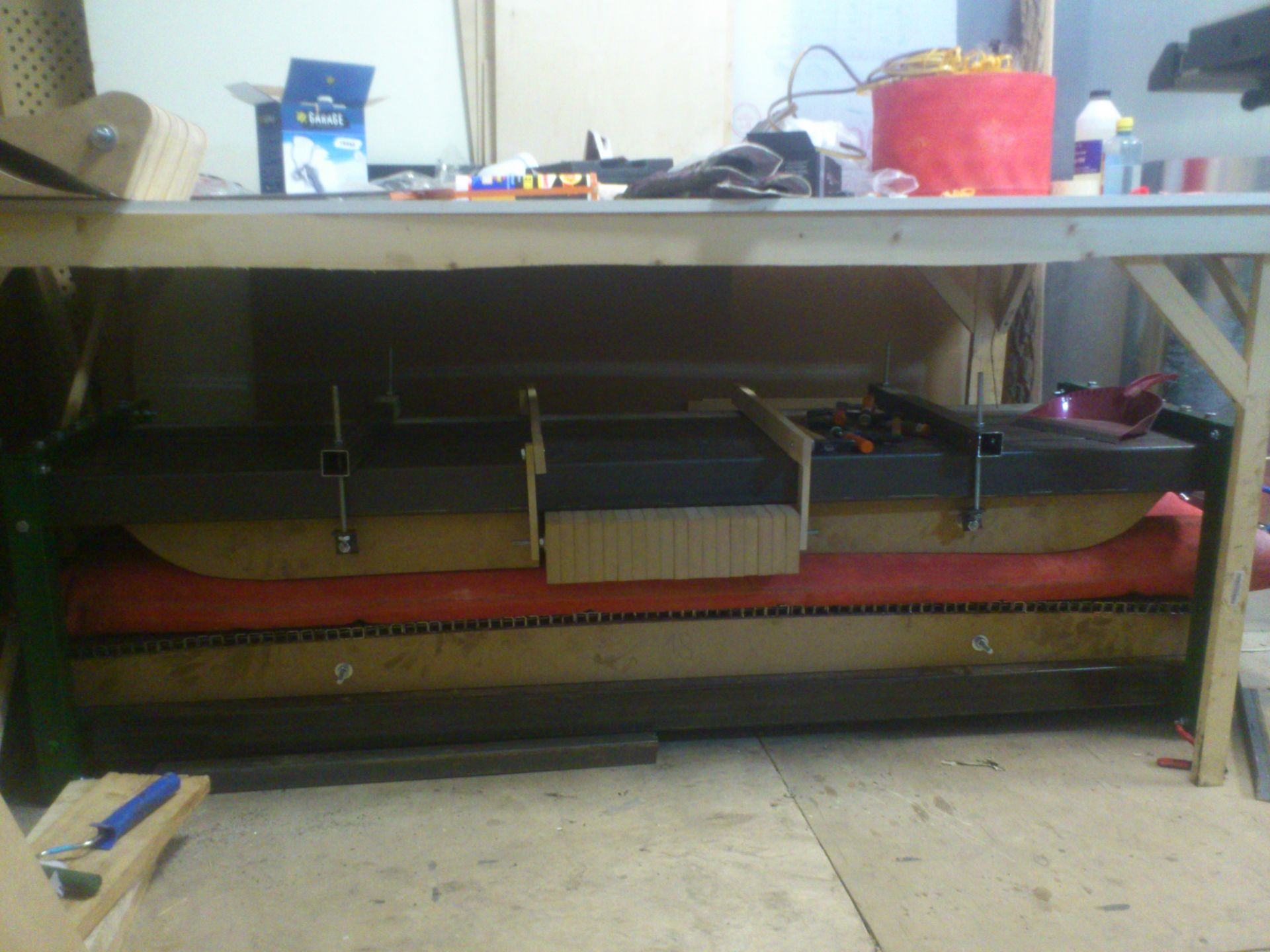

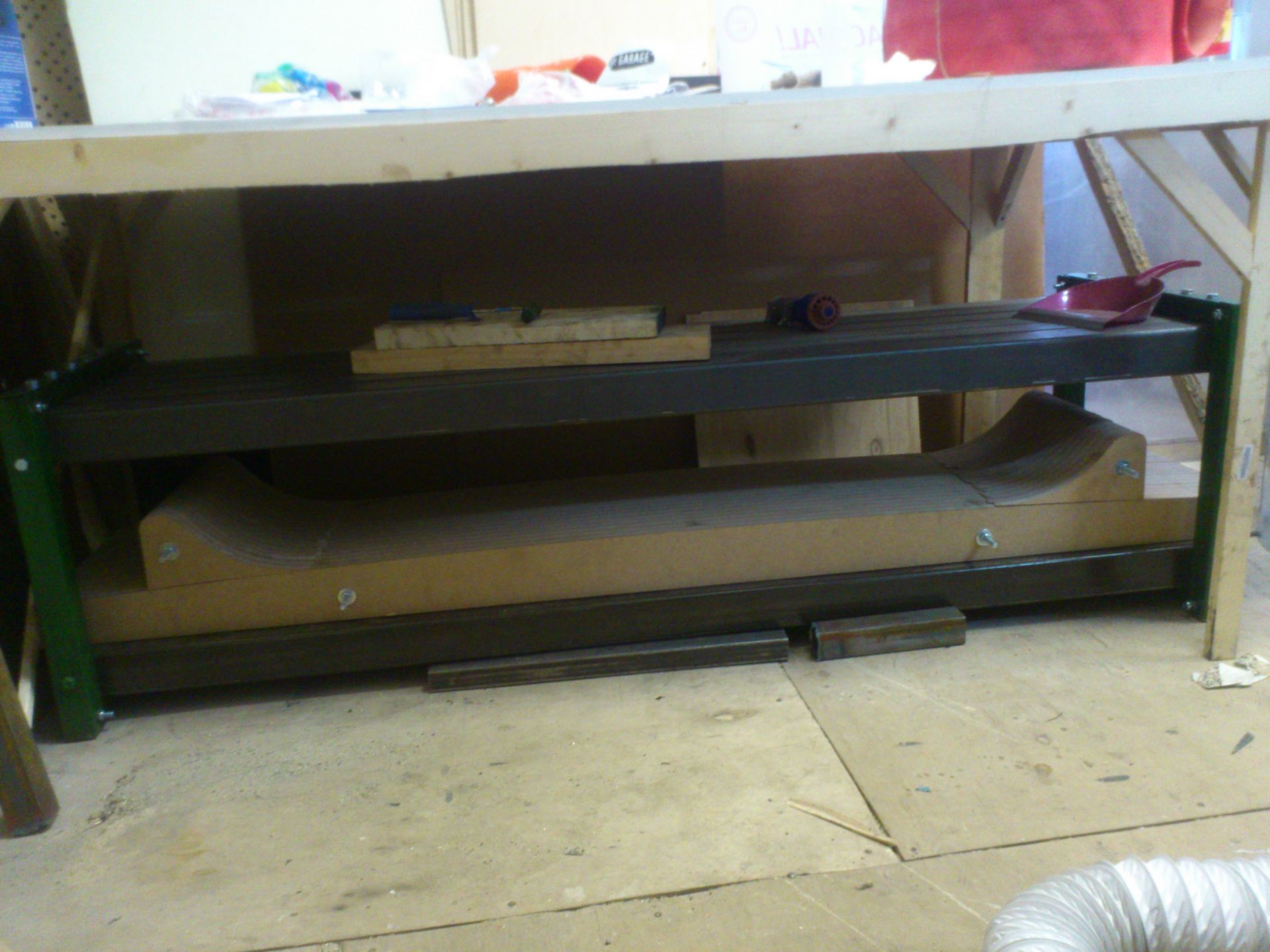

Уложено на место

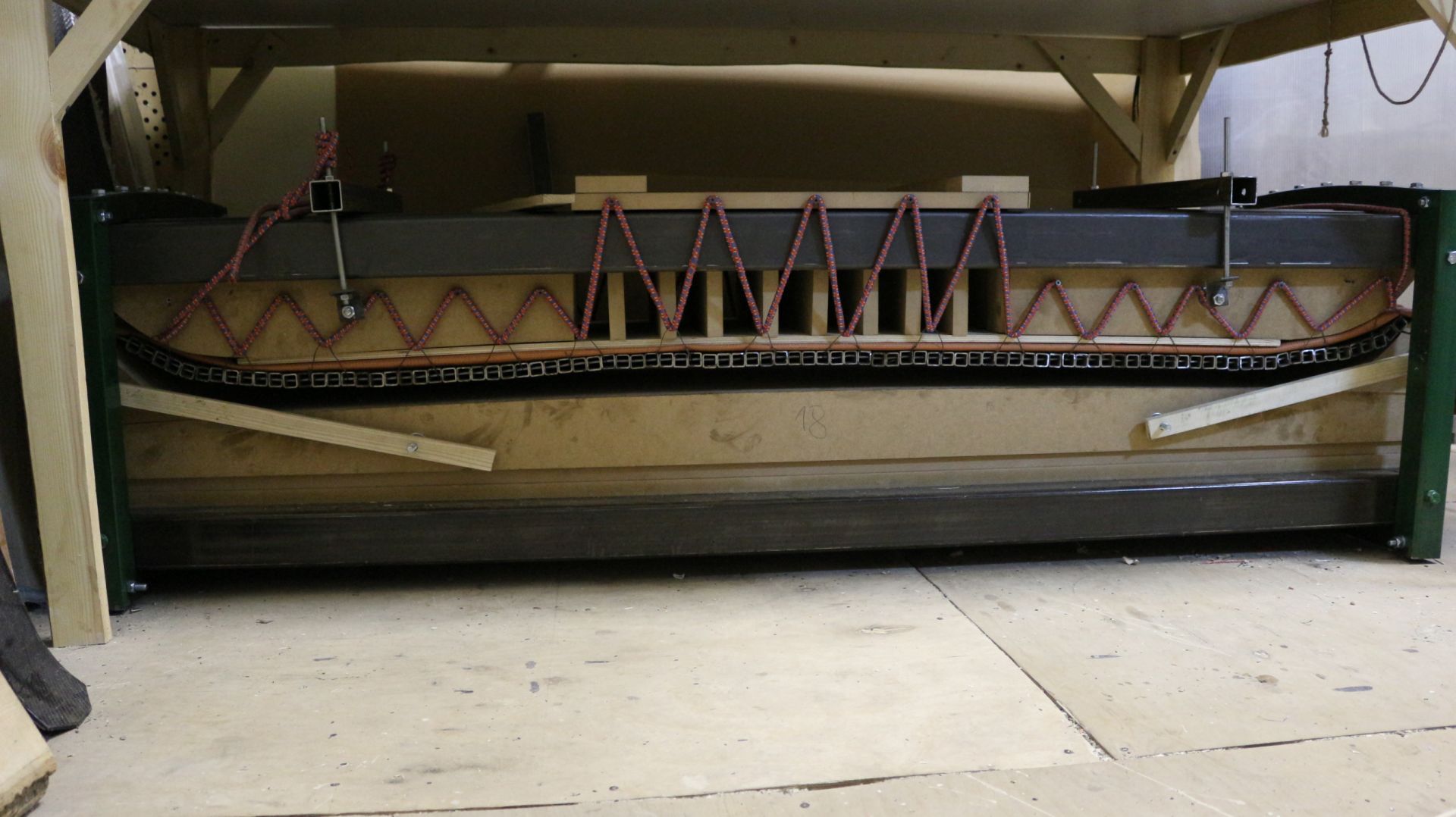

из обрезков МДФ собрал верхнюю часть шаблона

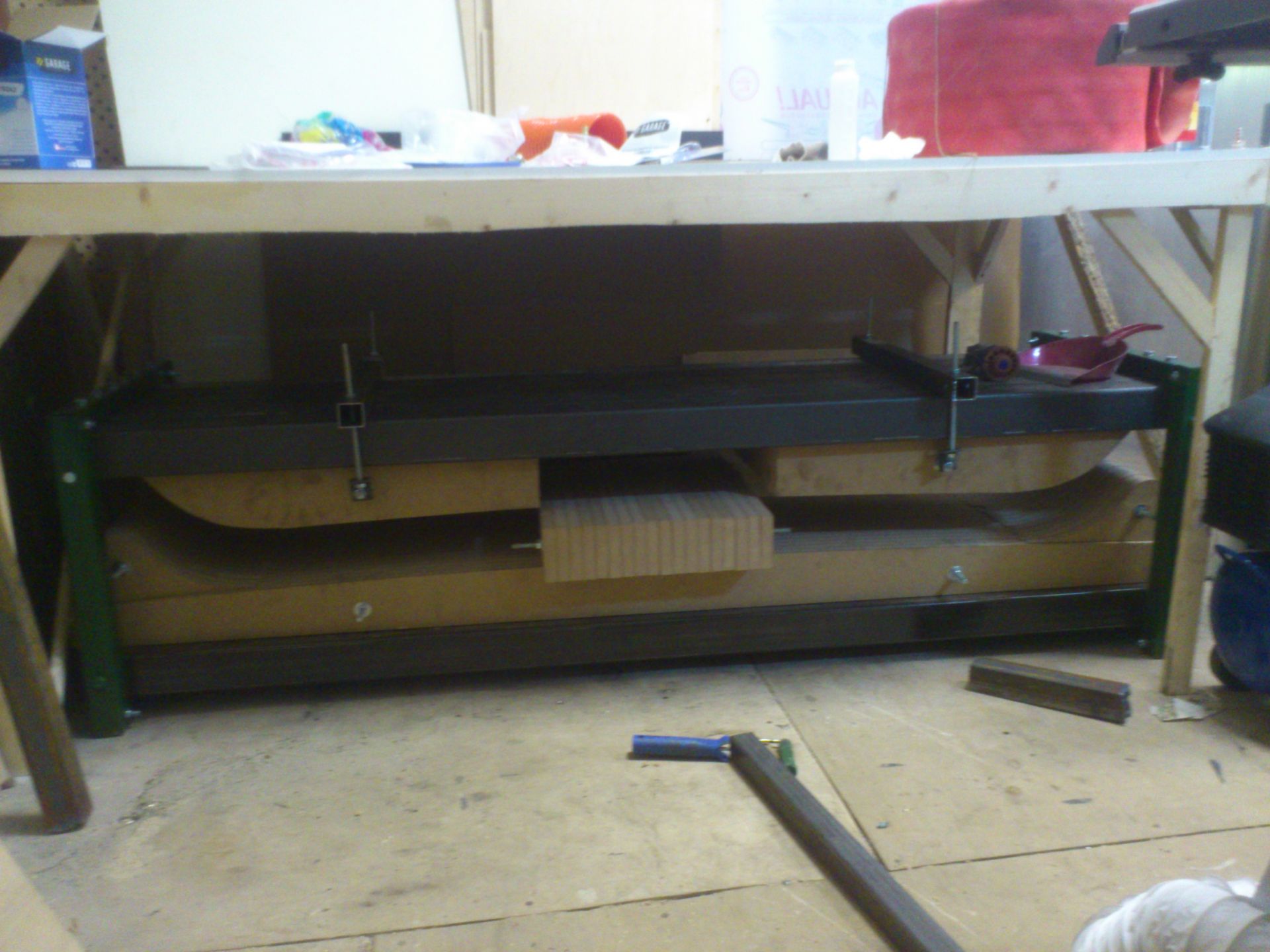

И его устанавил на место

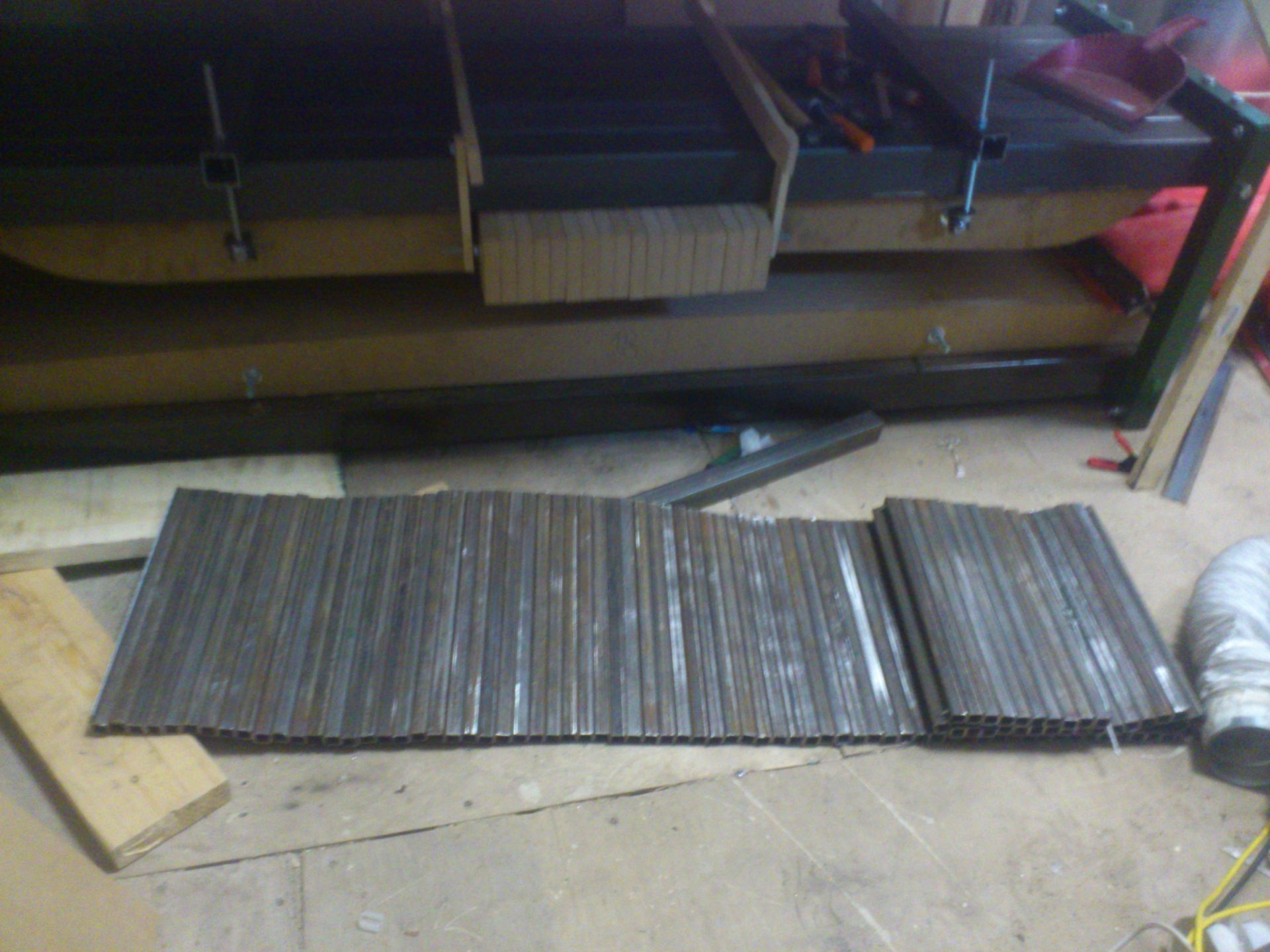

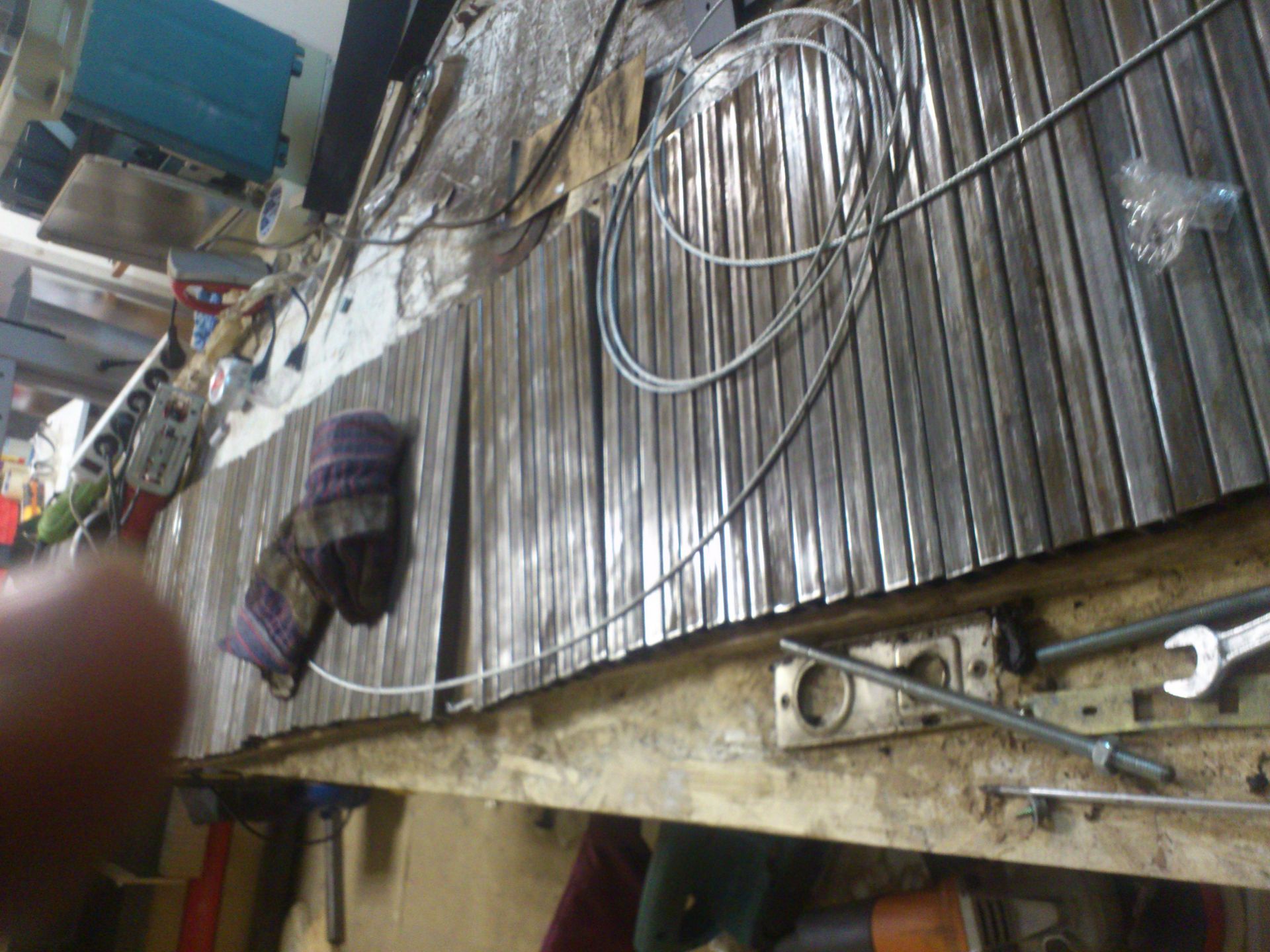

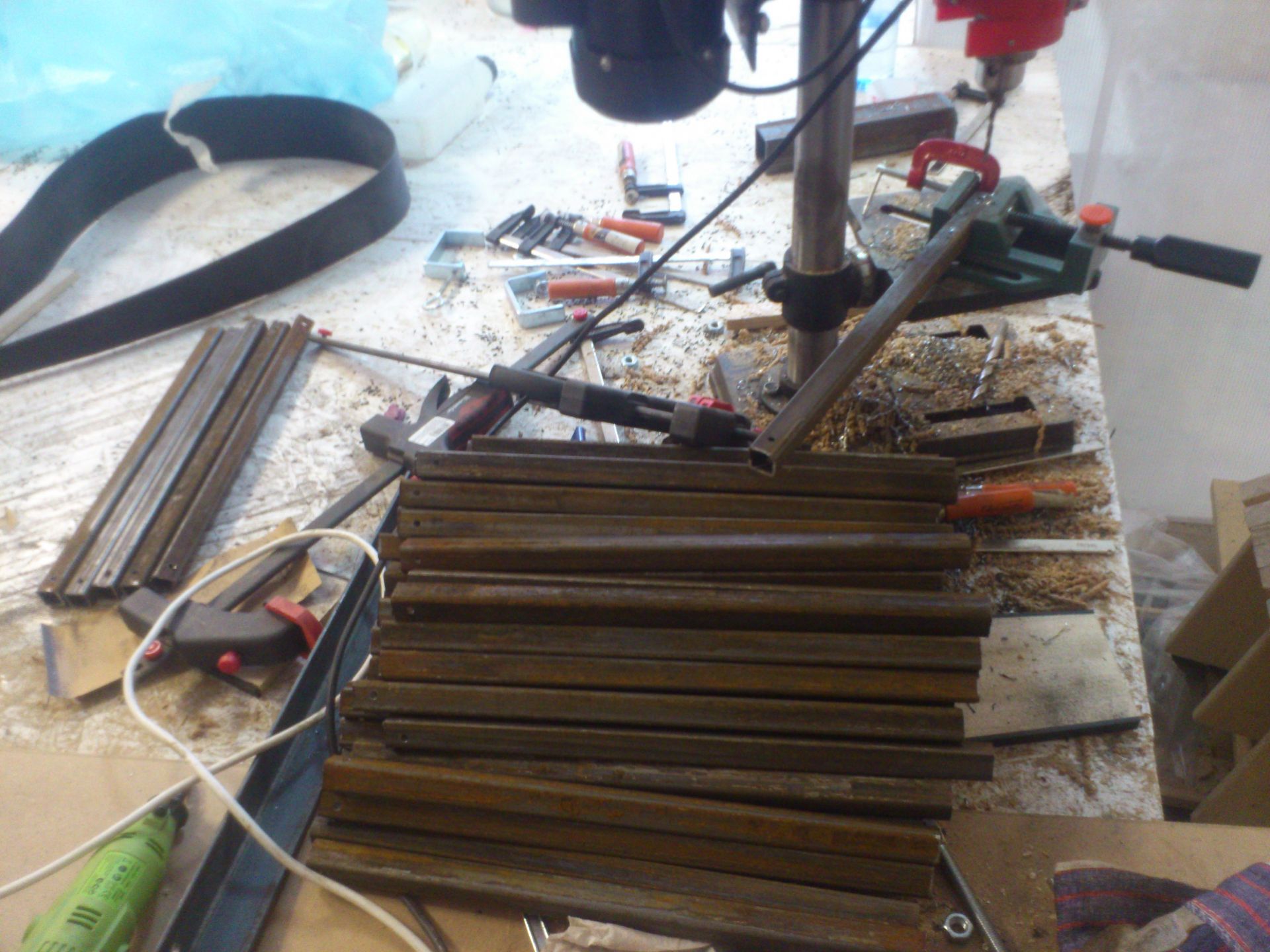

Теперь надо было нарезать и просверлить дырки в гибкой металлической прослойке (не знаю как её назвать). Ужосъ ещё тот, потратил 2 дня чтобы нарезать и насверлить, до сих пор собираю железную пыль по углам.

Вот как-то так..

Весит килограмм 40

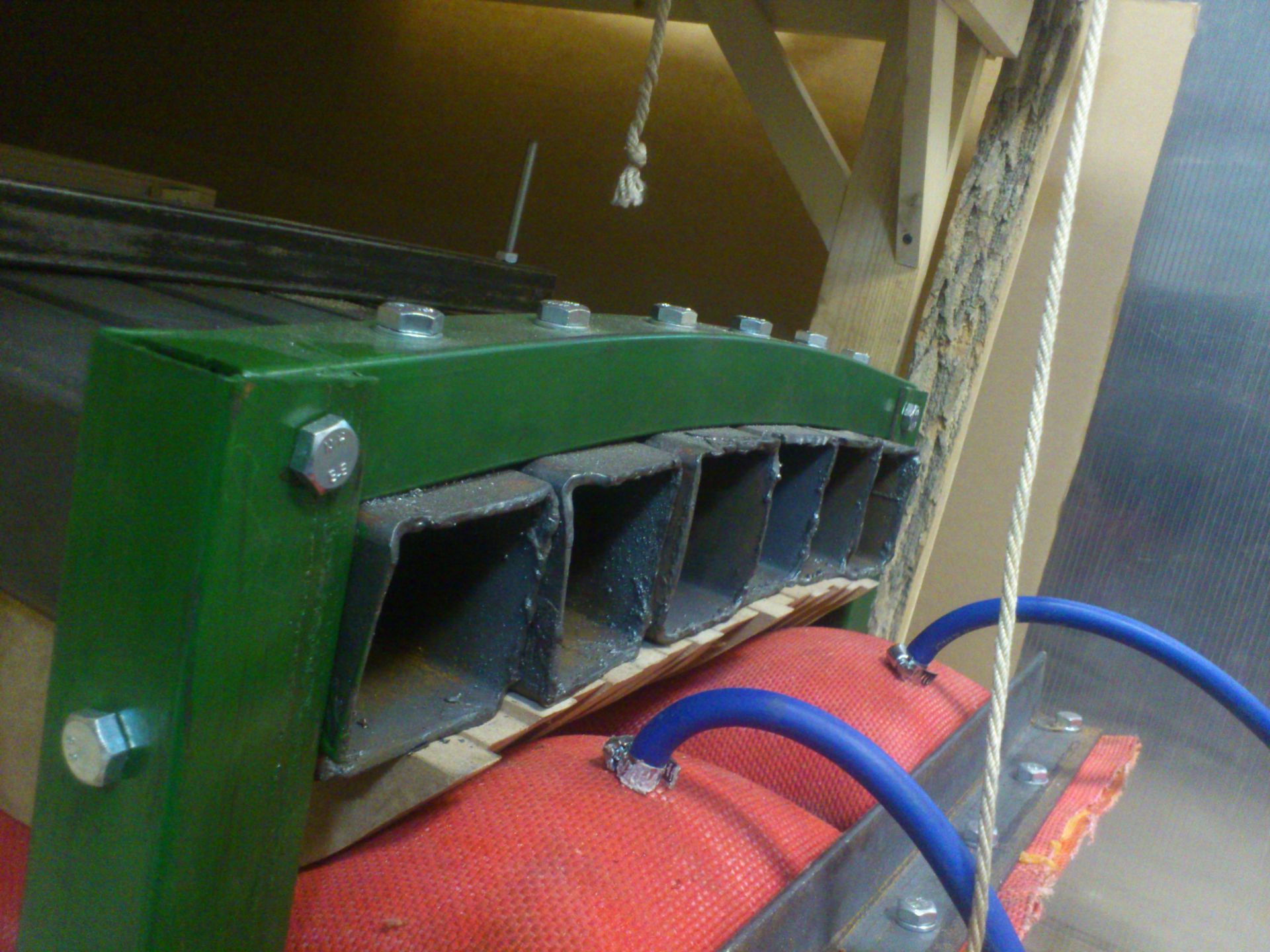

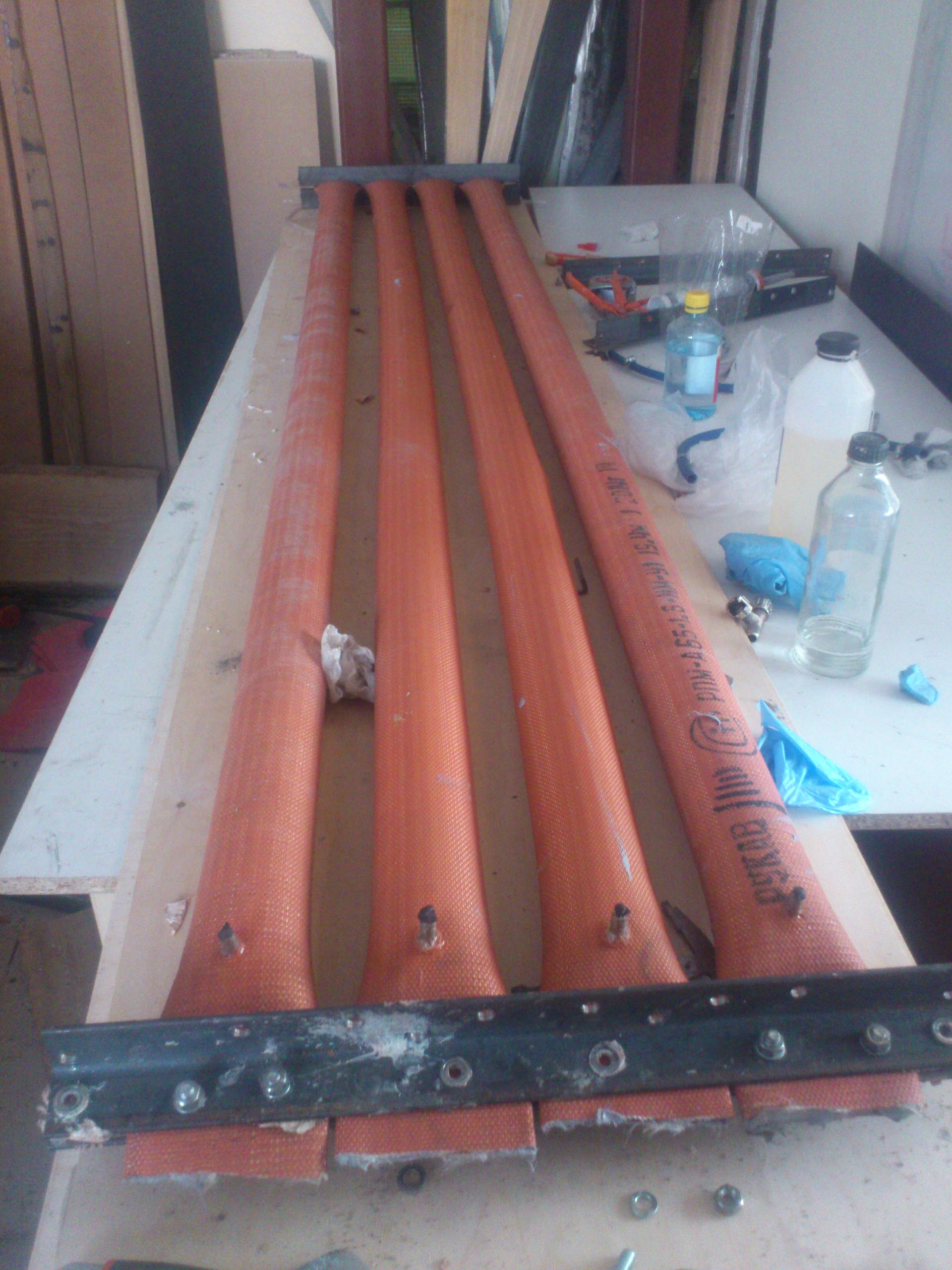

Не сделал фотки как собирал пневморукава, но вот результат.


Первый тест, поперечную трубу прогнуло на 4х атм, Видимо остался зазор между продольными трубами.

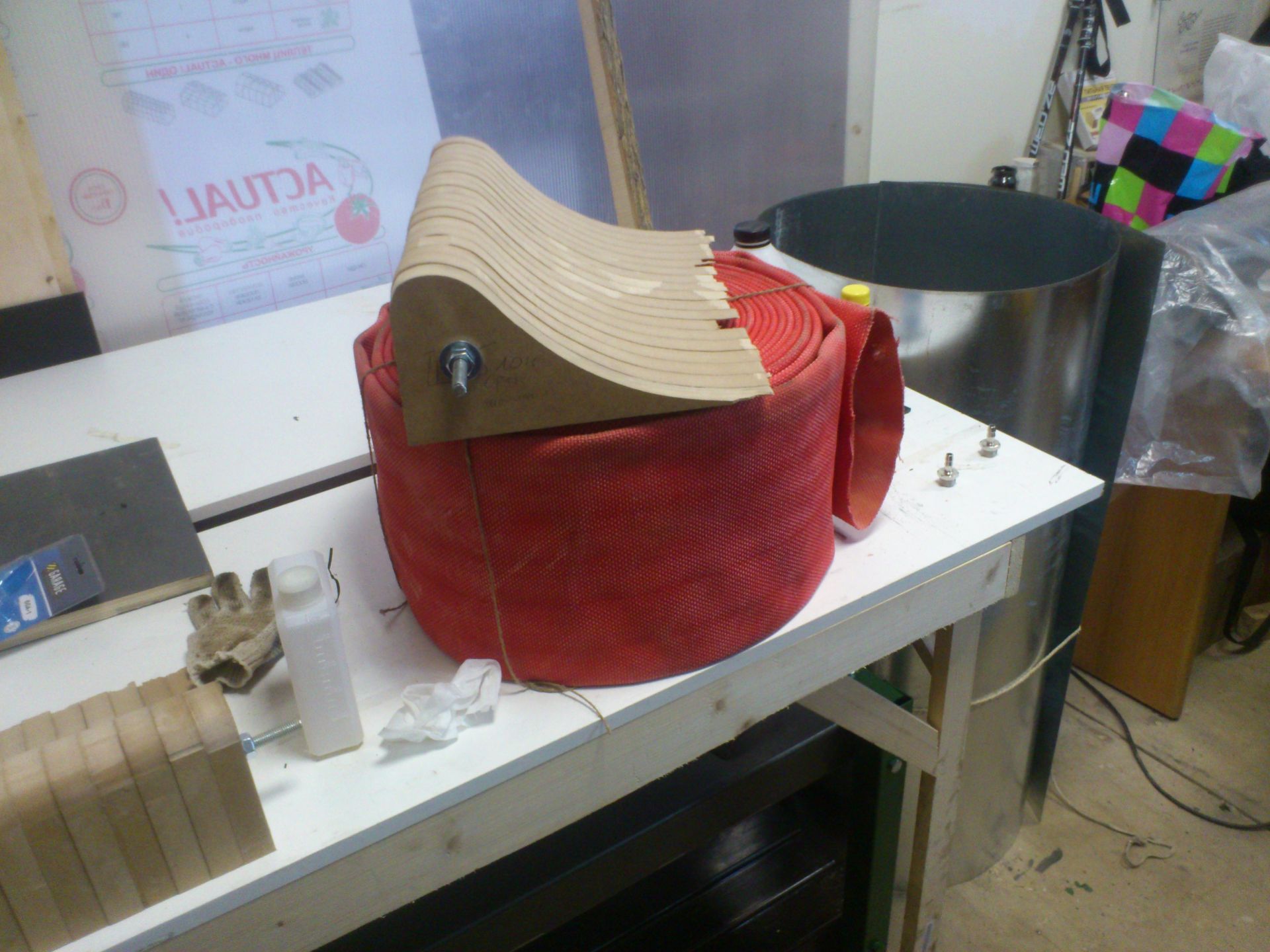

дальше идёт грубая игра слов в адрес отечественного производителя шлангов, пишут держит давление 16Атм, на деле травит уже на 2х, месяц пытался устарнить утечки пока не купил импортный. К сожалению нужного диаметра в Россию не завозят =(

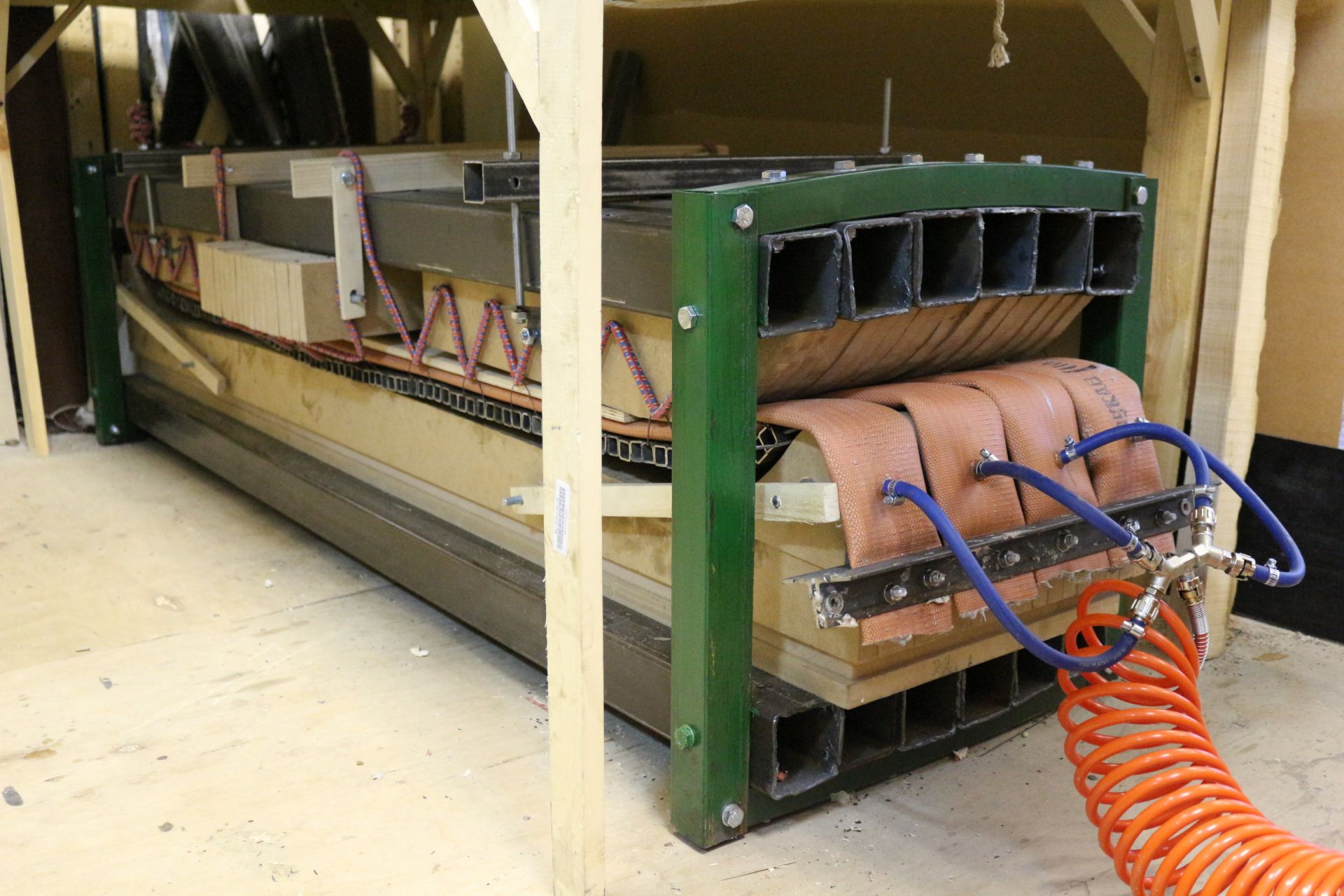

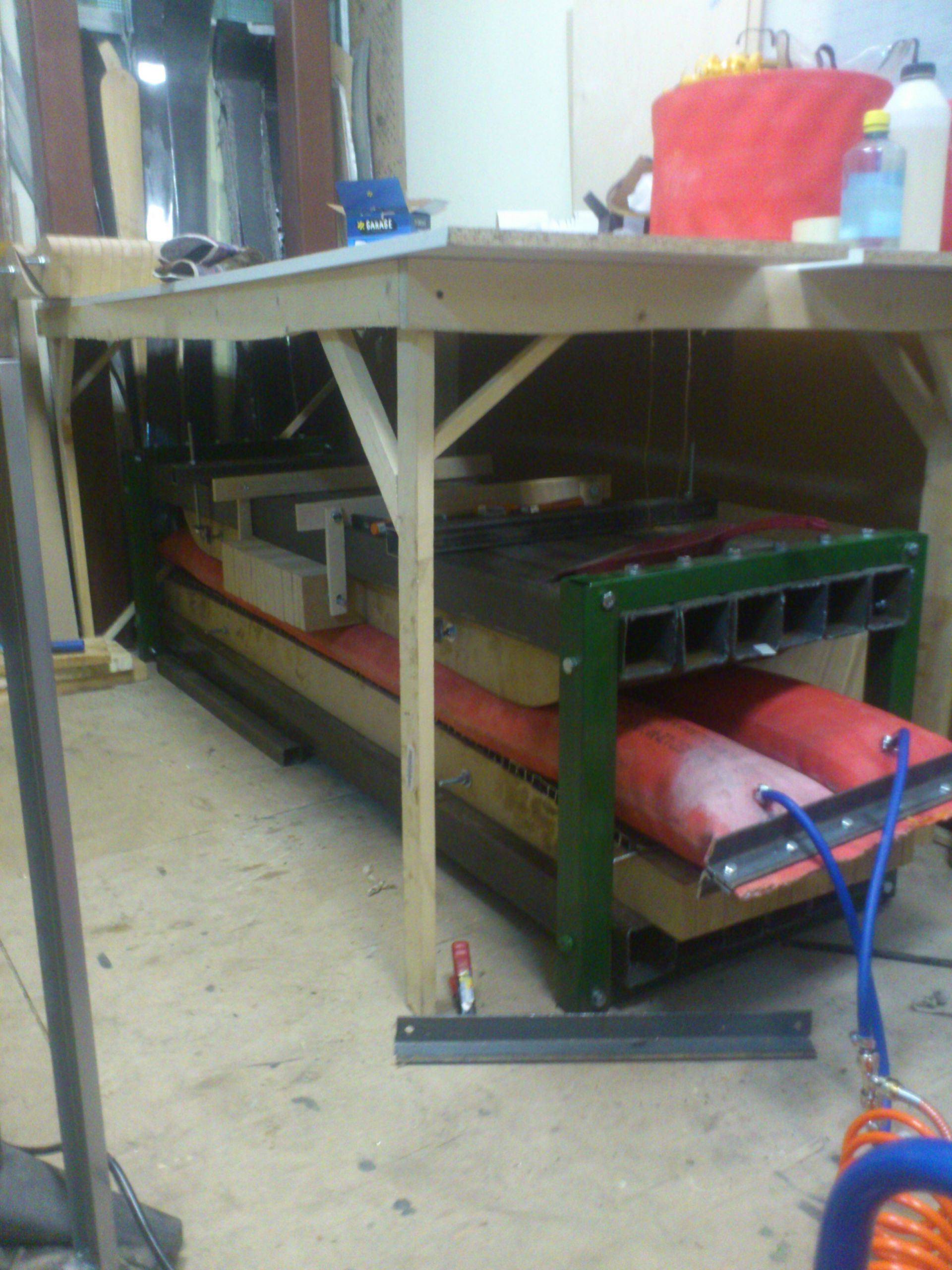

Предварительный тест


Profit!
+15
скибилдинг лыжный пресс skipress
Комментировать
Комментарии 27
0
petrakov    пн. 27 Января 2014 (19:30)   #
Титанический труд. Стесняюсь спросить - а зачем это нужно? Лыжи делать самодельные? Так наверное готовые проще купить.


0
dasich    пн. 27 Января 2014 (20:40)   #
Да, лыжи делать
раньше на вакууме делал, но с таким прессом на порядок ровнее получается
  • 47
  • 8
  • 8
0
bazil    пн. 27 Января 2014 (21:52)   #
слава героям!
  • 2
  • 2
0
Alexanderj    пн. 27 Января 2014 (23:27)   #
Очень позитивно!
Интересно услышать продолжение и посмотреть на образцы лыж.

По поводу давления рукавов - так 16 бар скорее на разрыв, а не на травление. Как-то наблюдал тушение пожара - вода брызгала тонкими струями в разных местах по ходу рукава, тушить не мешало. Наконечник держали двое пожарных, чтоб не вырвался из рук.

0
dasich    вт. 28 Января 2014 (00:35)   #
16 атм рабочее давление, на разрыв чуть ли не до 30. Вот 2й шланг именно такой, спокойно накачивал до 8, больше компрессор не может.
Про пожарников - вот о чём и речь, рукава все кривые, в дырках изначально. Пожар тушить не мешает, даже наоборот помогает наверное )
0
At0mZzz    чт. 30 Января 2014 (12:21)   #
 о,ещё скибилдеры появляются. Добро пожаловать :))
кстати загибы куда такие(уж слишком резкие)? ) карвинговые лыжи?
0
dasich    чт. 30 Января 2014 (12:30)   #
=)) спасибо
Да карвинговые обычные, и то мне кажется маловато, на некоторых лыжах более резкий загиб встречается.
+1
Dert    пн. 27 Января 2014 (23:28)   #
ЭтОж пипец! А мне говорят, что я больной горнолыжник!
0
At0mZzz    чт. 30 Января 2014 (12:21)   #
и мне страшно за вас, видя прогиб профиля, укрепите пожааалуйста)
0
dasich    чт. 30 Января 2014 (12:40)   #
думаю не очень страшно, железки достаточно крепкие, порвать их так не возможно, быстрее шланги лопнут =)
верхняя часть прогнулась, но она на ровность не влияет.
с нижней всё ок.
продольный прогиб на максимальном давлении не значительный, где-то 1 см, пока не обращаю внимания
0
archy    чт. 30 Января 2014 (14:01)   #
Приветстствую коллега ))

Буду очень рад личному знакомству, мы расположены на Электрозаводской.

По теме, пресса - подсмотри как у kingswood сделано там похожая конструкция, но с дополнительными стойками. Без них опасно )
не знаю к сожалению размеров пресса, но на вскидку (думаю врядли сильно ошибусь)
ширина 30-40cm
длина 2000cm
давление 2кг/см2 (возьмем давление очень упрощенно)
получится 30*2000*2 = ~ 120тонн !

для четырех болтов по углам на срез многовато
допустимая нагрузка на болт м16 в зависимости от условий и марки стали 1200-6000кг

По поводу лопанья шланга - был однажды свидетелем ), к счастью больших последствий тогда не было, но количество отложенных кирпичей можно измерять в тротиловом эквиваленте )

0
dasich    чт. 30 Января 2014 (17:45)   #
Приветствую
Спасибо, как-нибудь заеду, приглашайте =)

Дополнительные стойки думал сделать, но решил не заморачиваться, вроде и так норм.
длина не 2000, а 200см, так что по расчётам давление будет 12 тонн
16 болтов, получается примерно по тонне на болт. Вполне допустимо
0
archy    пт. 31 Января 2014 (13:44)   #
Да прости, миллиметры с сантиметрами в голове в кашу )
все равно почему 16 болтов, их же 4? по одному на каждый верхний угол, или гдето еще я недосмотрел?
0
dasich    пт. 31 Января 2014 (14:02)   #
внизу тоже, 8 углов
в кажом углу по 2 болта
один из болтов причём держит 2мя концами, так что его за 2 можно считать
в общем надеюсь что всё в пределах допустимого =)
Хотя в 1й раз было страшно, надувал его стоя в сторонке, раз выдержал, значит будет жить
0
archy    пт. 31 Января 2014 (14:17)   #
нижние в расчет можно не брать, на них давит одинаково и нагрузка не делится )
ну если там по два равнонагруженных болта тогда будет держать )
но проверяй переодически на предмет срезания
0
dasich    пт. 31 Января 2014 (14:51)   #
точно...
  • 212
  • 92
  • 82
0
kuba    чт. 30 Января 2014 (16:46)   #
вот уже трое скибилдеров в наличии...
а лыж не видно...
ходьбы прорекламировались)
0
dasich    чт. 30 Января 2014 (18:06)   #
Скоро будет )
к сожалению не успел к сезону всё наладить, Новый пресс отнял много времени. Сначала думал на вакууме можно делать, но получалось криво. Есть пара фоток старых лыж, но ничего особенного.
Отсниму процесс и результат на следующей неделе. Первые лыжи из нового пресса выглядят на много качественнее и ровнее.

... ну вот эти, например, осенью ещё сделал. Едут не плохо, выглядят тоже, но можно лучше.
0
At0mZzz    чт. 30 Января 2014 (19:20)   #
Кстати та "железная прослойка" называется кэтрек(гусеница в простонародье)
0
dasich    чт. 30 Января 2014 (22:37)   #
catrack?
0
At0mZzz    чт. 30 Января 2014 (19:16)   #
Каждый раз когда прессуешься хочется сделать отчет, но все руки в эпокси, ни телефон ни фотоаппарат не взять. Да и у эпокси есть время жизни ограниченное )
скибилдеры народ скромный чтоб хвастаться :)

0
naHDa    12 Марта 2015 (17:15)   #
всем привет! Ворос автору и всем скибилдерам: насколько я знаю, для того чтобы эпоксидка обрела супер связывающее свойство и хорошо пропитала материалы, пресс нагревают до 90 градсов цельсия и держат там заготовку около 12 минут, но в вашем прессе я нагревающих эллементов не увидел, почему? это не нарушает тех. процес изделия?
0
dasich    12 Марта 2015 (17:59)   #
Да, всё верно )
Есть эпоксидки, которые нужно нагревать, а есть которые хорошо полимеризуются при комнатной температуре за сутки.
А этот пресс уже в помойке, вот свежее видео, там видно новый, там нагрев до 90 градусов.
http://www.youtube.com/watch?v=DAEvfORWpXI&feature=youtu.be

0
naHDa    13 Марта 2015 (13:00)   #
ахах, блин, я два дня убил, чтобы старый начертить, а ты его в помойку))) я хочу у себя в гараже собрать пресс, решил твоей схемой воспользоваться. в чем принипиальные различия и как ты нагрев организовал если не секрет?
0
dasich    13 Марта 2015 (16:55)   #
этот поперёк прогнулся ) ну и подлиньше заодно сделать, так разницы почти никакой, то же принцип.
Нагрев - нихромовая проволока в силиконовых листах, вполне работоспособный вариант )
Можно тёплый пол использовать, но он нагреется максимум до 40 градусов

0
naHDa    14 Марта 2015 (14:18)   #

хотел уточнить, вы в конструкции также профильную трубу использовали только большего сечения я полагаю? И нагревательные элементы куда монтировали?в гусеницу? Прошу прощения за навящивость

0
dasich    14 Марта 2015 (16:49)   #
Не, вместо труб использовал двутавровую балку, вроде 20го размера

нагрев - нихромовая проволока заклеенная между силиконовых листов, кладу снизу - вполне работоспособный вариант, еще для нагрева можно использовать тёплый пол, но он максимум до 40-50 градусов нагревается.
В гусеницу хотел нагрев сделать, но контора, которая их изготавливает на заказ, говорит, что не может сделать подходящие по параметрам ТЭНы. В общем остановился на силиконовом листе.
